Сварочный аппарат точечной сварки цилиндрической батареи одиночный бортовой для блока батарей велосипеда кораблей е е
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | XWELL |
| Сертификация: | CE |
| Номер модели: | MD-ASW |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт |
|---|---|
| Цена: | USD 6000-12000/pcs |
| Упаковывая детали: | ДЕРЕВЯННАЯ КОРОБКА |
| Время доставки: | 10-15 дней |
| Условия оплаты: | Т/Т, Вестерн Юнион, Л/К |
| Поставка способности: | 100pcs в месяц |
|
Подробная информация |
|||
| Тип батарейки: | 18650, 21700... | Перемещение x: | 400 mm |
|---|---|---|---|
| Перемещение y: | 400 mm | Источник питания: | 5000A или 8000A |
| Операционная система: | Windows и программное обеспечение | Режим передачи: | Ведущий брус винта rod+precision линейный |
| Максимальный тариф заварки пятна: | 0.5S/point; 1500-1800pcs/h | Ряд давления весны головы заварки: | 1.0 - 5kg |
| Напряжение: | 220В и 380В | Сила: | 4000 w |
| Выделить: | Машина для односторонней точечной сварки с батареями,Машина для точечной сварки с одной стороны 18650,Машина для точечной сварки с цилиндрической батареей |
||
Характер продукции

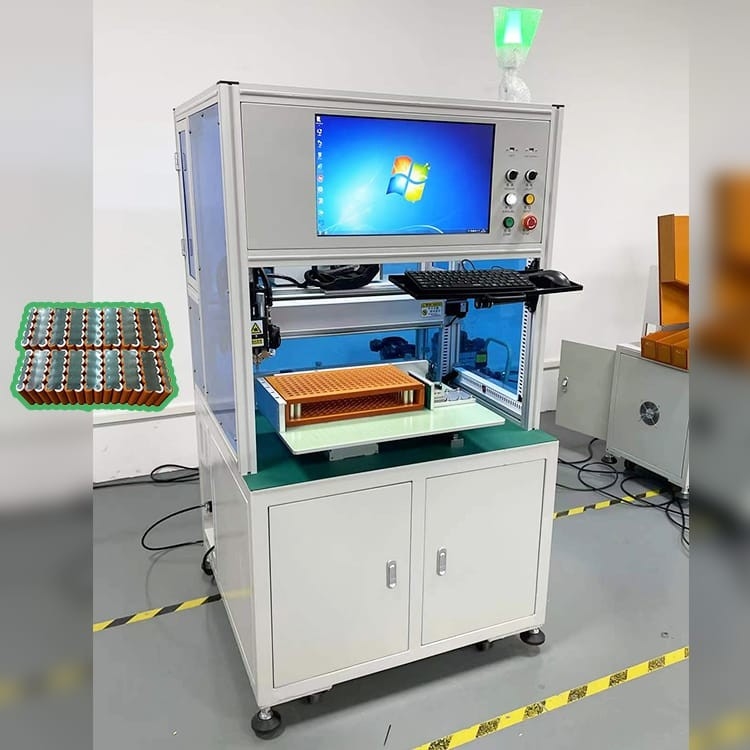

Сварочный аппарат для точечной сварки цилиндрической батареи с одной стороны для электромобилей/велосипедов/автомобилей
Односторонняя точечная сварочная машина
Машина односторонней точечной сварки MD-ASW используется для сварки аккумуляторных блоков, таких как аккумуляторные блоки 18650, 26650, 21700, 32650...
Односторонняя точечная сварочная машинаФункции
Эта машина используется для автоматической точечной сварки блока цилиндров 18650,26650,32650.
1. Поддержка запуска с точки останова, поддержка автоматического запуска и преобразования режима ручного запуска.
2. Он имеет функцию ложной точечной сварки и функцию сигнализации вне точечной сварки.
3. Программирование простое и поддерживает любое точечное программирование и программирование массивов.999 групп могут быть сохранены в программных файлах.
4. Напоминание о прогнозе замены сварочной иглы.
5. Собственная система контроля сварочного тока, мониторинг сварочного тока в режиме реального времени.
Односторонняя точечная сварочная машинаПреимущества
1. Ход сварки можно настроить;
2. Подходит для различных аккумуляторных батарей;
3. Высокоскоростная сварка;
4. Компьютер с программным обеспечением Windows, более удобное управление, более четкий дисплей;
5. Сварочная головка имеет функцию воздушного или водяного охлаждения, что может эффективно снизить влияние температуры иглы точечной сварки на качество сварки;
6. Может хранить до 999 групп файлов, файл легко вызывается, не требует сложного процесса смены строки;
7. Функция калибровки одной кнопкой для полного смещения паяных соединений, которую можно откалибровать для точечного смещения, вызванного изменением
припой или другие причины
8. Электрический или пневматический аппарат для точечной сварки не является обязательным.
Спецификация продукта
|
Ход по оси X
|
400 мм (настраиваемый)
|
Операционная система
|
Windows и программное обеспечение |
|
Ход по оси Y
|
400 мм (настраиваемый)
|
Режим передачи
|
Винтовой стержень + прецизионная линейная направляющая
|
|
Максимальная скорость точечной сварки
|
0,5 с/точка;1500-1800шт/ч
|
Режим вождения
|
Гибридный серводвигатель
|
|
Максимальная скорость моторного привода
|
1000 мм/с
|
Толщина сварки никеля
|
0,1 мм-0,3 мм
|
|
Максимальная загруженная ячейка (18650)
|
Около 500 шт (20*25)
|
Измерение
|
900Л*900В*1750Х
|
|
Количество сохраненных групп файлов
|
99 групп
|
Точность позиционирования
|
±0,02 мм
|
|
Масса
|
200 кг
|
Вес горизонтальной опоры
|
15 кг (ОЕМ)
|
Список основных частей
| Имя | Кол-во |
| Модуль оси X | 1 комплект |
| Модуль оси Y | 1 комплект |
| Сварочный узел | 1 шт |
| Сварочная головка | 1 комплект |
| Зажимной механизм | 1 комплект |
| Сварочная форма | 1 комплект |
| Компьютер | 1 шт |
| Контроллер движения | 1 шт |
| Серводвигатель | 2 комплекта |
| Пневматический элемент | 1 комплект |
| Обработка деталей | 1 партия |
| Система контроля | 1 комплект |
| Рама машины | 1 комплект |
| Аварийная система | 1 комплект |
Работа машины для односторонней точечной сварки
1. Настройка параметров сварки на сенсорном экране.(Тот же продукт нужно установить только один раз)
2. Установите приспособление с батарейным блоком в положение быстрого зажима.
3. Нажмите кнопку запуска, MD-ASW автоматически завершит все действия по сварке.
4. Звуковой сигнал MD-ASW, уведомляющий оператора о замене нового прибора (аккумуляторной батареи).
