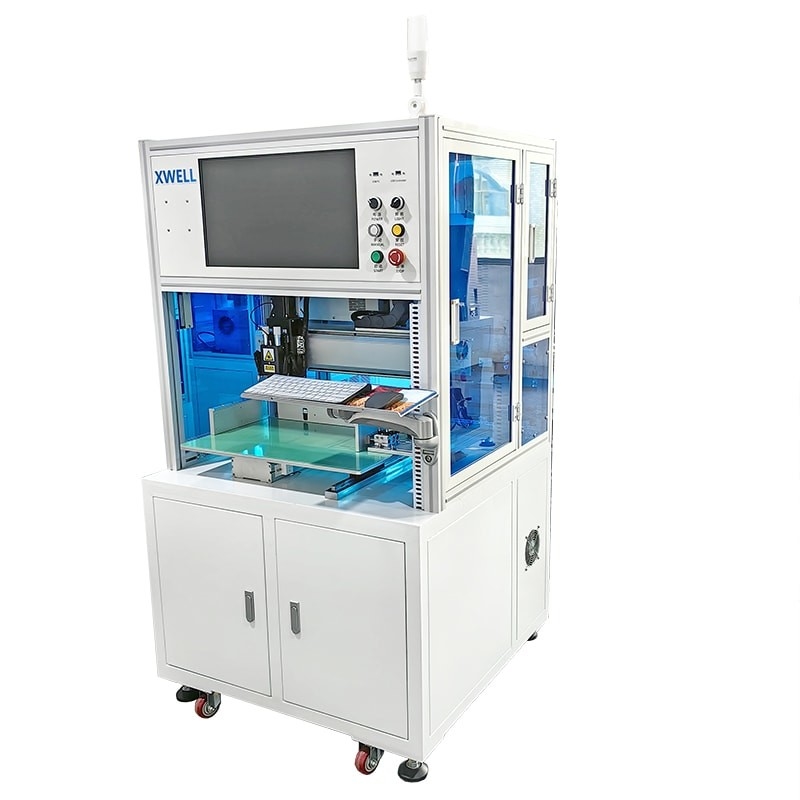

18650/21700/32650 Машина для сварки с аккумуляторами без функции вращения
Подробная информация о продукте:
| Место происхождения: | КНР |
| Фирменное наименование: | XWELL |
| Сертификация: | CE |
| Номер модели: | MD-ASW |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | USD 6000-12000/pcs |
| Упаковывая детали: | Деревянная коробка |
| Время доставки: | 10-15 дней |
| Условия оплаты: | T/T, Western Union, L/C |
| Поставка способности: | 100 штук в месяц |
|
Подробная информация |
|||
| Отчет об испытаниях машины: | Предоставлено | Основные компоненты: | ПЛК |
|---|---|---|---|
| Путешествия по оси Х: | 400 mm | Перемещение Y-osи: | 400 mm |
| Ток сварки: | 5000A 8000A | Операционная система: | Окна и программное обеспечение |
| Режим передачи: | Винтовая стержня+точная линейная рельса-направляющая | Максимальная скорость точечной сварки: | 0.5S/точка; 1500-1800 штук/час |
| Диапазон давления пружины сварной головки: | 10,0 - 5 кг | Напряжение: | 220V и 380V |
| Выделить: | 21700 Машина для сварки точечной батареи,Сварная машина с батареей без вращения |
||
Характер продукции
Автоматическая односторонняя литий-ионная батарея 18650/21700/32650 батарейная сварочная машина без функции вращения
Применение односторонней сварочной машины
MD-ASWбатарея питания точка сварочная машина принимает ось XY полный сервопривод, шаровой винтовой трансмиссии
Движение для обеспечения точности сварных соединений. Он может быть оснащен питанием для локальной сварки серии MIYACHI для обеспечения надежности сварки.
TWSL батарейная батарея точечная сварочная машина поставляется с циркулирующей водой системы охлаждения сварочной головки для улучшения сварки
Эффект расширяется, чтобы продлить срок службы пайки.
Машины для сварки с одной стороныОсобенности
1Сфера адаптации: диапазон адаптации: 18650, 26650, 32650, серия и параллельная комбинация квадратных батарей (или
аналогичные), для достижения автоматизированной односторонней точечной сварки
2. Подходит для ширины никелевого листа; нет ограничений
3. Подходит для толщины никелевого листа; 0.1MM---0.2MM (0.1-0.2MM толщины никелевого листа необходимо выщелочить)
4Производственная эффективность: 1800-2000/час или более с 18650 батареями
5Стандартный хост локальной сварки: главный сварщик MB-30 или собственный заказчик.
6. эффект сварки: консистенция сварки очень хороша, сварные соединения однородны, красивы, сила тяги больше 12 кг
Машины для сварки с одной стороныПреимущества
1. Индукция напряжения нагрузки, управление напряжением в режиме обратной связи, и реализовать высококачественную сварку.
2. В режиме предварительного нагрева и основного нагрева: предварительное нагревание перед сваркой для обеспечения стабильного качества сварки.
3. Сохранить непрерывность плотности энергии, короткое время сварки, уменьшить деформацию и обесцвечивание обычного металла.и режима непрерывного выхода)
4Легко переключается с низкого тока на высокий, подходит для точной сварки.
5Верхние и нижние пределы тока могут быть установлены, чтобы судить о том, хорошее качество сварки или нет, что подходит для платформы автоматизации сварки.
6. Ток сварки будет расти с мощностью вовремя, чтобы обеспечить эффект сварки.
7. Стабильная система управления
8Устройство регулирования высокой конфигурации
9Высокая точность рабочей процедуры
10Высокая производительность продукции
Спецификация продукта
|
Удары по оси Х
|
400 мм (настраивается)
|
Операционная система
|
Окна и программное обеспечение |
|
Удары по оси Y
|
400 мм (настраивается)
|
Режим передачи
|
Винтовая стержня+точная линейная рельса-направляющая
|
|
Максимальная скорость точечной сварки
|
0.5S/точка; 1500-1800 штук/час
|
Режим вождения
|
Гибридный сервомотор
|
|
Максимальная скорость привода
|
1000 мм/с
|
Толщина сварки никелем
|
00,1-0,3 мм
|
|
Максимально загруженная ячейка (18650)
|
Около 500 штук (20 * 25)
|
Размер
|
900L*900W*1750H
|
|
Количество сохраненных групп файлов
|
99 групп
|
Точность позиционирования
|
±0,02 мм
|
|
Вес
|
200 кг
|
Горизонтальная масса подшипника
|
15 кг (OEM)
|
Список основных частей
| Имя | Количество |
| Модуль оси X | 1 комплект |
| Модуль оси Y | 1 комплект |
| Сварный хозяин | 1 шт. |
| Сварная головка | 1 комплект |
| Механизм зажима | 1 комплект |
| Сварные формы | 1 комплект |
| Компьютер | 1 шт. |
| Контроллер движения | 1 шт. |
| Сервомотор | 2 комплекта |
| Пневматический элемент | 1 комплект |
| Части для обработки | 1 партия |
| Система управления | 1 комплект |
| Каркас машины | 1 комплект |
| Система сигнализации | 1 комплект |
Работа с односторонней сварочной машиной
1. Настройка параметров сварки на сенсорном экране.
2Положите светильник с аккумуляторным комплектом в положение быстрого зажима.
3Нажмите на кнопку старта, MD-ASW автоматически завершит все операции сварки.
4. MD-ASW звук, чтобы побудить оператора заменить новый светильник (батарейный пакет) ".
