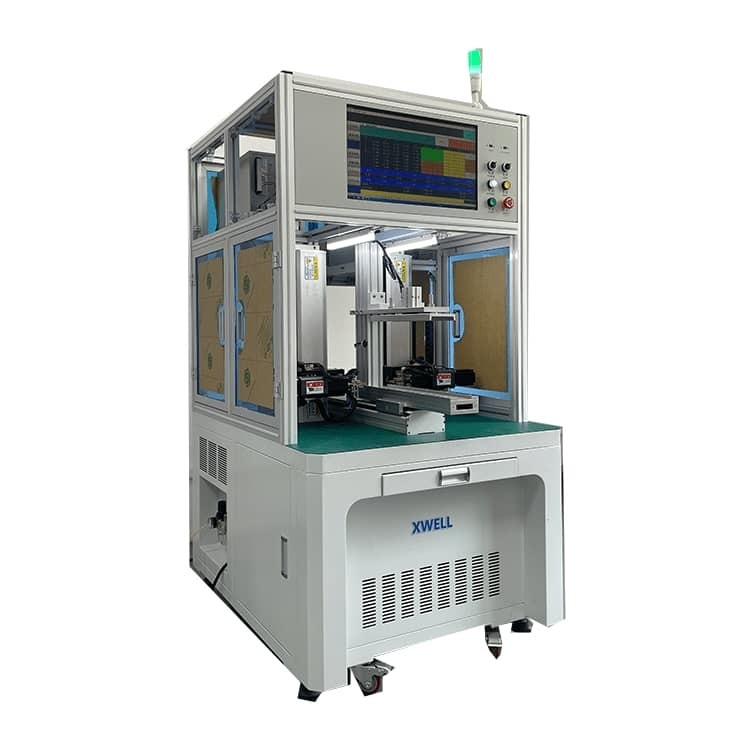

Машина для сварки двойных точек для 18650/21700 аккумуляторных сварщиков никелевых полос
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | XWELL |
| Сертификация: | CE |
| Номер модели: | MD-ADW |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | USD 11000 - 15000 / pcs |
| Упаковывая детали: | Деревянная коробка |
| Время доставки: | 10-15 дней |
| Условия оплаты: | T/T, Western Union, L/C |
| Поставка способности: | 100 штук в месяц |
|
Подробная информация |
|||
| Место происхождения: | Китай | Гарантия: | 1 год |
|---|---|---|---|
| Операционная система: | Врезанная система | Интерфейс пользователя: | Сенсорный экран |
| Источник питания: | 5000A / 8000A / 10000A необязательно | Эффективность: | 3800 штук/час |
| Движение оборудования: | 500*350 (мм) около 760 18650 клеток | Емкость максимальной нагрузки: | 200-400pcs (батарея лития стандарта 18650) |
| Операционная система: | врезанная система + человекомашинный экран | Режим передачи: | Шаг + ремень + импортная точная линейная проводная рельса (необязательно серво + винт) |
| Выделить: | Сварщик с батарейными никелевыми лентами,Машина для сварки с двумя точками,Двойная сварка с батареей |
||
Характер продукции
Машина для сварки двойных точек для 18650/21700 аккумуляторных сварщиков никелевых полос
Описание продукта
MD-ADWАвтоматическая спецоварка с батарейкой питания, в основном для NB/PowerИнструмент/огороднический инструмент/аккумулятор высокой мощности/аккумулятор для хранения энергии/электрический мотоцикл/электрический
TWSL батарейная батарея точечная сварочная машина принимает ось XY полный сервопривод, передача шарикового винта
Движение для обеспечения точности сварных соединений. Он может быть оснащен питанием для локальной сварки серии MIYACHI для обеспечения надежности сварки.
Характеристики продукта
1Сфера адаптации: диапазон адаптации: 18650, 26650, 32650, серия и параллельная комбинация квадратных батарей (или
аналогичные), для достижения автоматизированной односторонней точечной сварки
2. Подходит для ширины никелевого листа; нет ограничений
3. Подходит для толщины никелевого листа; 0.1MM---0.2MM (0.1-0.2MM толщины никелевого листа необходимо выщелочить)
4Производственная эффективность: 1800-2000/час или более с 18650 батареями
5Стандартный хост локальной сварки: главный сварщик MB-30 или собственный заказчик.
6. эффект сварки: консистенция сварки очень хороша, сварные соединения однородны, красивы, сила тяги больше 12 кг
- Стандартный сварщик на месте: 5000A/8000A, 2 комплекта
- Быстрая скорость точечной сварки ((2-10 ms)
- Места низкотемпературной сварки
- Мониторинг сварки в режиме реального времени
- С сигналом завершения сварки, сэкономить время сварки
- Можно установить спецификацию сварки точного сварки ((положительные и отрицательные сварки используют различные токи)
- Может быть установлена та же батарея положительное точечное сварка, и отрицательное не точечное сварка
- Ток слишком мал или ненормальный во время точечной сварки, машина автоматически сигнализирует и останавливается
1.12 эффект сварки: хорошая консистенция сварки, равномерные сварные соединения и красивые
1.13 Три вида ввода данных точечной сварки:
- Способ ввода точечной матрицы
- Способ ввода массива
- Способ импорта диска,хранить данные точечной сварки на U-диске,импорт непосредственно на машину,(U-диск CAD DXF данные импортируются на сенсорный экран одним проходом,затем может экспортироваться с сенсорного экрана в партии на U диск, а затем импортируются в другие машины для использования)
Преимущества продукта
1. Сварный ход может быть настроен
2. Подходит для различных типов аккумуляторов
3Высокоскоростное сварка
4. 7-дюймовый сенсорный экран, более удобная работа, более четкий дисплей
5Сварная головка имеет функцию охлаждения воздухом или водой, что может эффективно уменьшить влияние температуры иглы на качество сварки.
6. может хранить до 99 групп файлов, файл просто вызвать,
не требует сложного процесса изменения линии
7Функция калибровки с одним ключом для полного сдвига сварных соединений, которая может быть калибрована для точечного сдвига, вызванного изменением сварного булава или другими причинами
8Электрическая или пневматическая сварочная машина является необязательной
Спецификация продукта
|
Спецификации для MD-ASW и MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Номер сварочной головки
|
1
|
2
|
|
|
Путешествия
|
X: 400 мм; Y: 400 мм
|
Y: 500 мм; Z: 350 мм
|
|
|
Сварка на стержнем
|
0.5s/spot, 2000-2500 штук/час
|
00,5 с/места, 3500-4000 шт/час
|
|
|
Электроснабжение сварщика
|
Сварщик с инвертором 5000A
|
||
|
Максимальная скорость двигателя
|
1000 мм/с
|
||
|
Максимальный номер батареи
|
450 шт. (18650)
|
||
|
Операционная система
|
Встроенная система
|
||
|
Интерфейс пользователя
|
Сенсорный экран
|
||
|
Режим управления
|
Шаговый двигатель и высокоточная проводящая рельса
|
||
|
Силовое питание
|
220В/50Гц ((машина); 3-фазный, 380В/50Гц ((сварщик)
|
||
|
Давление воздуха
|
00,3-0,6 МПа
|
||
|
Размер машины
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Машины
|
200 кг
|
350 кг
|
|
Применение продукта
MD-ADW может использоваться в батарее электрического инструмента, торсионной автомобильной батарее, батарее для хранения энергии, батарее для электрического транспортного средства для скутеров и т. д. По сравнению с ручной точечной сваркой,эффективность и точность сварки значительно улучшились.
Работа с продуктом
1. Настройка параметров сварки на сенсорном экране.
2Положите светильник с аккумуляторным комплектом в положение быстрого зажима.
3Нажмите кнопку запуска, машина автоматически завершает все операции сварки.
4. Звук сварщика побуждает оператора заменить новое светило (батарейка).
Подробная информация о сварщике с двойной стороной
Образцы сварки цилиндрических аккумуляторов
