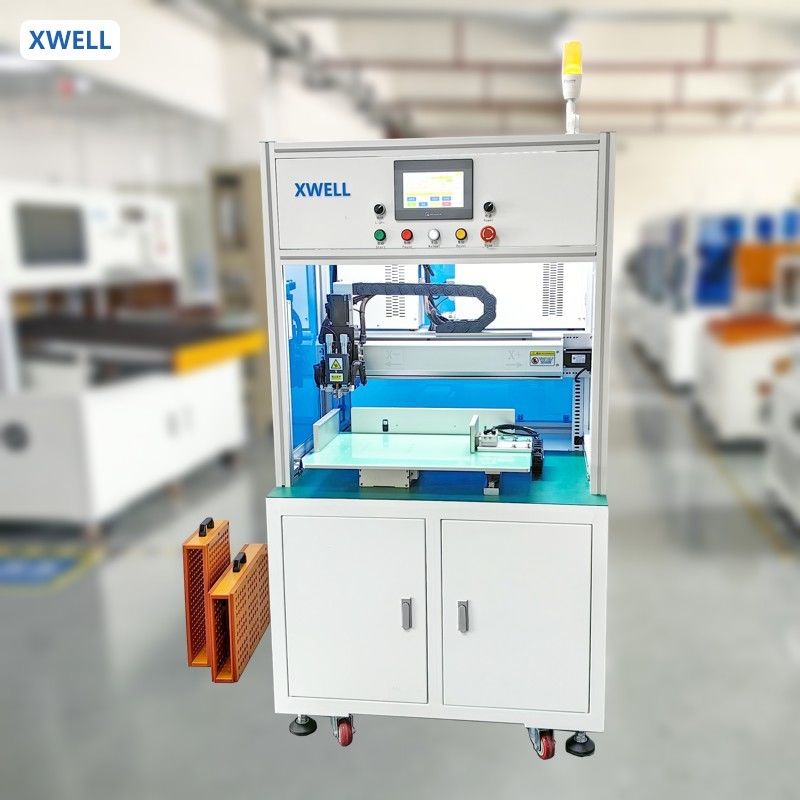

Автоматическая односторонняя вращающаяся голова с числовым управлением точка сварка машина сварщик для сборки батареи 18650/21700
Подробная информация о продукте:
| Place of Origin: | China |
| Фирменное наименование: | XWELL |
| Сертификация: | CE |
| Model Number: | MD-ADW |
Оплата и доставка Условия:
| Minimum Order Quantity: | 1pcs |
|---|---|
| Цена: | USD 11000 - 15000 / pcs |
| Packaging Details: | Wooden box |
| Delivery Time: | 10-15 days |
| Payment Terms: | T/T, Western Union, L/C |
| Supply Ability: | 100pcs per month |
|
Подробная информация |
|||
| Color: | optional | Compliance: | CE |
|---|---|---|---|
| User Interface: | Touch screen | Power source: | 5000A / 8000A / 10000A optional |
| Efficiency: | 3800pcs/h | Equipment stroke: | 500*350 (mm) about 760 18650 cells |
| Maximum load capacity: | 200-400pcs(standard 18650 lithium battery) | Operating system: | embedded system + man - machine screen |
| Transmission mode: | step + belt + imported precision linear guide rail (optional servo + screw) | ||
| Выделить: | Автоматическая батарейная сварочная машина,Сварочный аппарат пятна 21700 блоков батарей,Сварочный аппарат пятна 18650 блоков батарей |
||
Характер продукции
Автоматическая односторонняя вращающаяся голова с числовым управлением точка сварка машина сварщик для сборки батареи 18650/21700
Особенности:
Это оборудование в основном используется для односторонней и двойной сварки батарей и никелевой стали или никелевой ленты в цилиндрических/полимерных батарейных сборах.- Да., и обеспечивает, чтобы напряжение сварки между аккумуляторами и никелевыми стальными полосками или никелевыми полосками превышало 30N.Диапазон локальной сварки оборудования может отвечать требованиям сварки 18650 батарей с 20сериимакароныy упаковкии менее 20серийные аккумуляторные комплектыКоличество сварочных батарей определяется ходом, который может быть установлен человеком-машиной.
Характеристики продукта:
*Автоматическая сварка, равномерные сварные соединения, хорошая консистенция, улучшение скорости прохождения
*Мониторинг тока сварки в режиме реального времени, автоматическое отключение фальшивой сварки или взрывного вещества
пожарная сигнализация
*Факультативная спецификация точечной сварки (положительный и отрицательный полюсы могут устанавливать разный ток)
*Координаты параметров точечной сварки могут быть импортированы U Диск
*Рабочий механизм принимает сервомотор и линейный модуль, и позиционирование точно
*Автоматический сбор объемов производства, показывающий текущую эффективность производства
Спецификация продукта
|
Спецификации для MD-ASW и MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Номер сварочной головки
|
1
|
2
|
|
|
Путешествия
|
X: 400 мм; Y: 400 мм
|
Y: 500 мм; Z: 350 мм
|
|
|
Сварка на стержнем
|
0.5s/spot, 2000-2500 штук/час
|
00,5 с/места, 3500-4000 шт/час
|
|
|
Электроснабжение сварщика
|
Сварщик с инвертором 5000A
|
||
|
Максимальная скорость двигателя
|
1000 мм/с
|
||
|
Максимальный номер батареи
|
450 шт. (18650)
|
||
|
Операционная система
|
Встроенная система
|
||
|
Интерфейс пользователя
|
Сенсорный экран
|
||
|
Режим управления
|
Шаговый двигатель и высокоточная проводящая рельса
|
||
|
Силовое питание
|
220В/50Гц ((машина); 3-фазный, 380В/50Гц ((сварщик)
|
||
|
Давление воздуха
|
00,3-0,6 МПа
|
||
|
Размер машины
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Машины
|
200 кг
|
350 кг
|
|
Применение продукта
MD-ADW может быть использован в аккумуляторе электроинструмента, торсионной автомобильной батарее, аккумуляторе для хранения энергии, аккумуляторе для электрического транспортного средства для скутеров и т. д. По сравнению с ручной точечной сваркой,эффективность и точность сварки значительно улучшились.
Работа с продуктом
1. Настройка параметров сварки на сенсорном экране.
2Положите светильник с аккумуляторным комплектом в положение быстрого зажима.
3Нажмите кнопку запуска, машина автоматически завершает все операции сварки.
4. Звук сварщика побуждает оператора заменить новое светило (батарейка).
Подробная информация о сварщике с двойной стороной
Образцы сварки цилиндрических аккумуляторов
