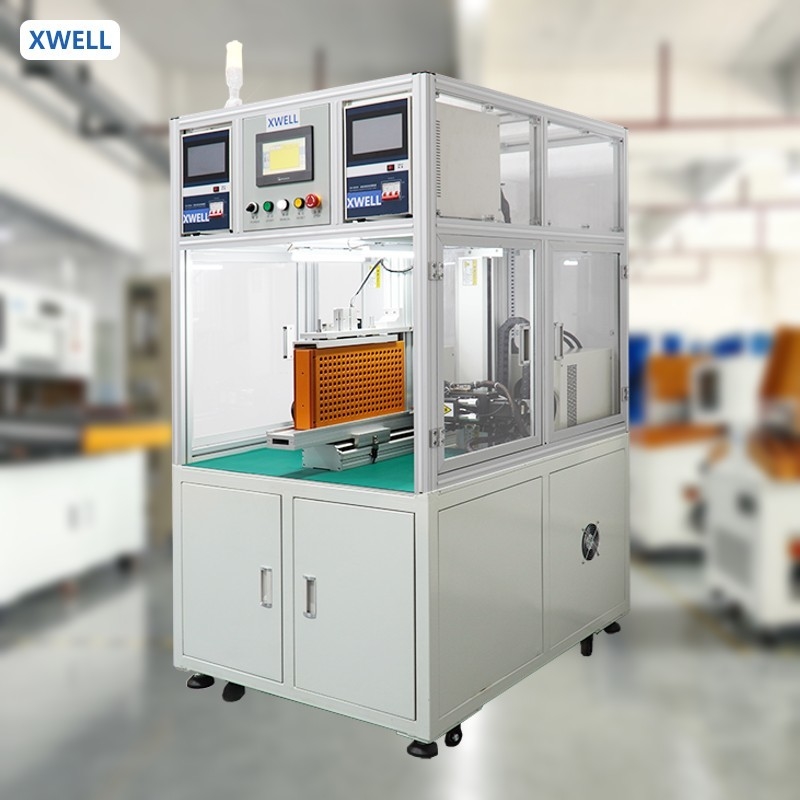

Автоматическая роторная сварочная головка для двусторонней точечной сварки аккумуляторных батарей с системой управления ПЛК
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | XWELL |
| Сертификация: | CE |
| Номер модели: | MD-ADW |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт |
|---|---|
| Цена: | USD 11000 - 15000 / pcs |
| Упаковывая детали: | Деревянная коробка |
| Время доставки: | 10-15 дней |
| Условия оплаты: | T/T, Western Union, L/C |
| Поставка способности: | 100 шт в месяц |
|
Подробная информация |
|||
| Оплата: | L/C,T/T,Western Union,Paypal | Гарантия: | 1 год |
|---|---|---|---|
| Ключевые точки продажи: | Высокая токальность | Пользовательский интерфейс: | Сенсорный экран |
| Источник питания: | 5000A / 8000A / 10000A необязательно | Эффективность: | 3800 штук/час |
| Движение оборудования: | 500*350 (мм) около 760 18650 клеток | Максимальная грузоподъемность: | 200-400 штук (стандартная 18650 литийная батарея) |
| Операционная система: | встроенная система + экран человека-машины | Режим передачи: | Шаг + ремень + импортная точная линейная проводная рельса (необязательно серво + винт) |
| Выделить: | автоматический аппарат для двусторонней точечной сварки,роторный сварочный аппарат для аккумуляторных батарей,аппарат точечной сварки литиевых батарей с управлением ПЛК |
||
Характер продукции
Автоматическая роторная сварочная головка с двусторонней сваркой для точечной сварки аккумуляторных батарей с системой управления ПЛК
Применение продукта
Автоматический аппарат для точечной сварки аккумуляторных батарей представляет собой общую платформу технологии автоматической обработки на основе ЧПУ, подходящую для точечной сварки и сборки аккумуляторных батарей на заводе. По сравнению с ручной точечной сваркой, эффективность и точность сварки значительно улучшены. Гуманизированный дизайн делает эксплуатацию и отладку очень простыми и удобными. Встроенная конструкция компонентов делает внешний вид более лаконичным.
Спецификация продукта
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ MD-ASW И MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Количество сварочных головок
|
1
|
2
|
|
|
Перемещение
|
X: 400 мм; Y: 400 мм
|
Y: 500 мм; Z: 350 мм
|
|
|
Скорость сварки
|
0,5 с/точка, 2000-2500 шт/ч
|
0,5 с/точка, 3500-4000 шт/ч
|
|
|
Источник питания сварочного аппарата
|
Инверторный сварочный аппарат точечной сварки 5000A
|
||
|
Максимальная скорость двигателя
|
1000 мм/с
|
||
|
Максимальное количество батарей
|
450 шт. (18650)
|
||
|
Операционная система
|
Встроенная система
|
||
|
Пользовательский интерфейс
|
Сенсорный экран
|
||
|
Режим привода
|
Шаговый двигатель и прецизионная направляющая
|
||
|
Электропитание
|
220 В/50 Гц (машина); 3 фазы, 380 В/50 Гц (сварочный аппарат)
|
||
|
Давление воздуха
|
0,3-0,6 МПа
|
||
|
Размер машины
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Вес машины
|
200 кг
|
350 кг
|
|
Применение продукта
MD-ADW может использоваться в аккумуляторных батареях для электроинструментов, аккумуляторных батареях для крутящего момента, аккумуляторных батареях для хранения энергии, аккумуляторных батареях для электрических скутеров и т. д. По сравнению с ручной точечной сваркой, эффективность и точность сварки значительно улучшены.
Эксплуатация продукта
1. Установка параметров сварки на сенсорном экране. (Для одного и того же продукта необходимо установить только один раз)
2. Поместите приспособление с аккумуляторной батареей в положение быстрой фиксации.
3. Нажмите кнопку «Пуск», машина автоматически выполнит все сварочные действия.
4. Сварочный аппарат подает звуковой сигнал, чтобы предложить оператору заменить новое приспособление (аккумуляторную батарею).
Детали двустороннего аппарата точечной сварки
Образцы сварки цилиндрических аккумуляторных батарей
